30c541нж
Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 20Л, 25Л, 35Л, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.
Показатели назначения 30с541нж
- Рабочая среда:Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
- Температура рабочей среды: от −40°С до +450°С
- Условия эксплуатации: У1
- Минимальная температура окружающего воздуха: −40°С

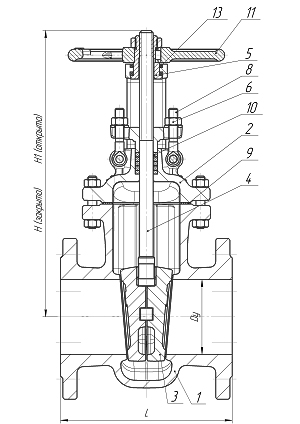

Материальное исполнение 30с541нж
- 1. Корпус: сталь 25Л
- 2. Крышка: сталь 25Л
- 3. Клин (диски): сталь 25Л
- 4. Шпиндель: 20Х13
- 5. Гайка шпинделя: сталь 45
- 6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
- 7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
- 8. Болт откидной: сталь 35
- 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- 10. Набивка сальника: АГИ, ТРГ

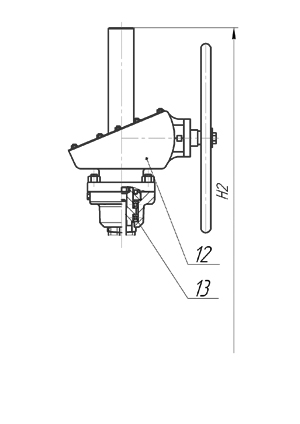

- 12. Редуктор: редуктор конический или цилиндрический
- 13. Подшипник: шариковый упорный
- 14. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- 15. Наплавка на клине: 13Х25Т, 10Х17Т
Габаритные размеры 30с541нж
| Диаметр, мм |
L, мм |
D, мм |
D1 , мм |
n |
d, мм |
H2 , мм |
DO |
Масса, кг |
| 350 |
550 |
520 |
470 |
16 |
26 |
1590 |
460 |
465 |
| 400 |
600 |
580 |
525 |
16 |
30 |
1870 |
502 |
640 |
| 500 |
700 |
710 |
650 |
20 |
33 |
2170 |
— |
1233 |
| 600 |
800 |
840 |
770 |
20 |
36/39 |
2325 |
— |
1400 |
| 700 |
900 |
910 |
840 |
24 |
36/39 |
2825 |
— |
1980 |
| 800 |
1000 |
1020 |
950 |
24 |
39 |
3480 |
|
2300 |
| 1000 |
1242 |
1255 |
1170 |
28 |
45 |
4280 |
|
4200 |
| 1200 |
1400 |
1485 |
1390 |
32 |
52 |
5090 |
|
6300 |
